Wetter Anzeige

Ziel dieses Projektes ist es, auf dem Display das Wetter darzustellen und gleichzeitig das passende Symbol auf der LED-Matrix leuchten zu lassen.
Mit dem Sensor werden Temperatur und Luftdruck gemessen. Diese Werte können auf dem Display abgelesen werden. Auf der LED-Matrix erscheint dann ein passendes Symbol, zum Beispiel eine Sonne bei warmem Wetter oder Wolken bei niedrigem Luftdruck.

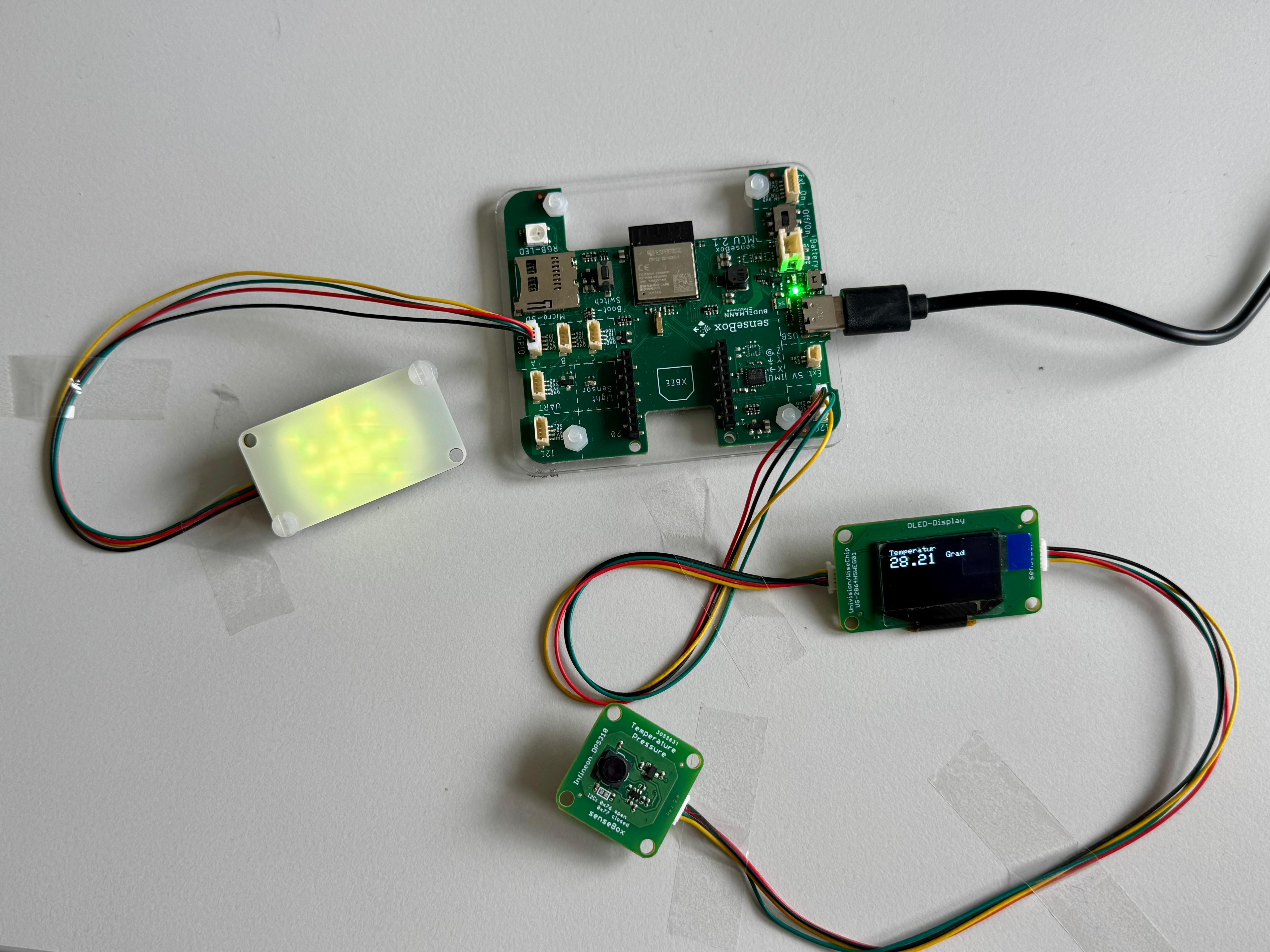

Aufbau

  1. Schließe das Display mit einem QWIIC-Kabel an einen I2C-Port an.
  2. An das Display wird der Sensor ebenfalls mit einem QWIIC-Kabel angeschlossen.
  3. Verbinde die LED-Matrix mit einem QWIIC-Kabel und schließe sie an Port A der GPIO-Schnittstelle an.
/images/projects/Wetter-Anzeige/Hardware_weather_indication.jpeg - Logo

Damit ist der Aufbau schon abgeschlossen.

Programmierung

Für die Programmierung nutzen wir die Arduino IDE.
Zuerst benötigen wir die passenden Libraries (= Software-Bibliotheken). Danach programmieren wir:

  1. Die Wettersymbole für die LED-Matrix.
  2. Das Initialisieren des Sensors.
  3. Die Ausgabe auf dem Display, wo Temperatur und Luftdruck angezeigt werden.

Schritt 1: Libraries importieren

Für das Projekt brauchen wir folgende Libraries, die du über den Library Manager der Arduino IDE installieren kannst:

  • Adafruit_DPS310 (für den Sensor)
  • Adafruit_SSD1306 (für das Display)
  • Adafruit_GFX (für die LED-Matrix)
  • Adafruit_NeoMatrix und Adafruit_NeoPixel (für die LED-Matrix)

Der Code für die Einbindung sieht so aus:

#include <Adafruit_NeoPixel.h>
#include <Adafruit_NeoMatrix.h>
#include <Adafruit_GFX.h>
#include <Adafruit_DPS310.h>
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_SSD1306.h>

(Du weißt noch nicht, was Libraries sind und wie du sie importieren kannst? Kein Problem! Hier findest du weitere Informationen: Hinzufügen einer Arduino Software Bibliothek)

Anschließend richten wir Sensor, Display und LED-Matrix ein:

// LED-Matrix:
#define WIDTH 12
#define HEIGHT 8
Adafruit_NeoMatrix matrix_2 = Adafruit_NeoMatrix(
    WIDTH, HEIGHT, 2,
    NEO_MATRIX_TOP + NEO_MATRIX_LEFT + NEO_MATRIX_ROWS + NEO_MATRIX_ZIGZAG,
    NEO_GRB + NEO_KHZ800
);

// Display:
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

// Sensor:
Adafruit_DPS310 dps;

Schritt 2: Wettersymbole

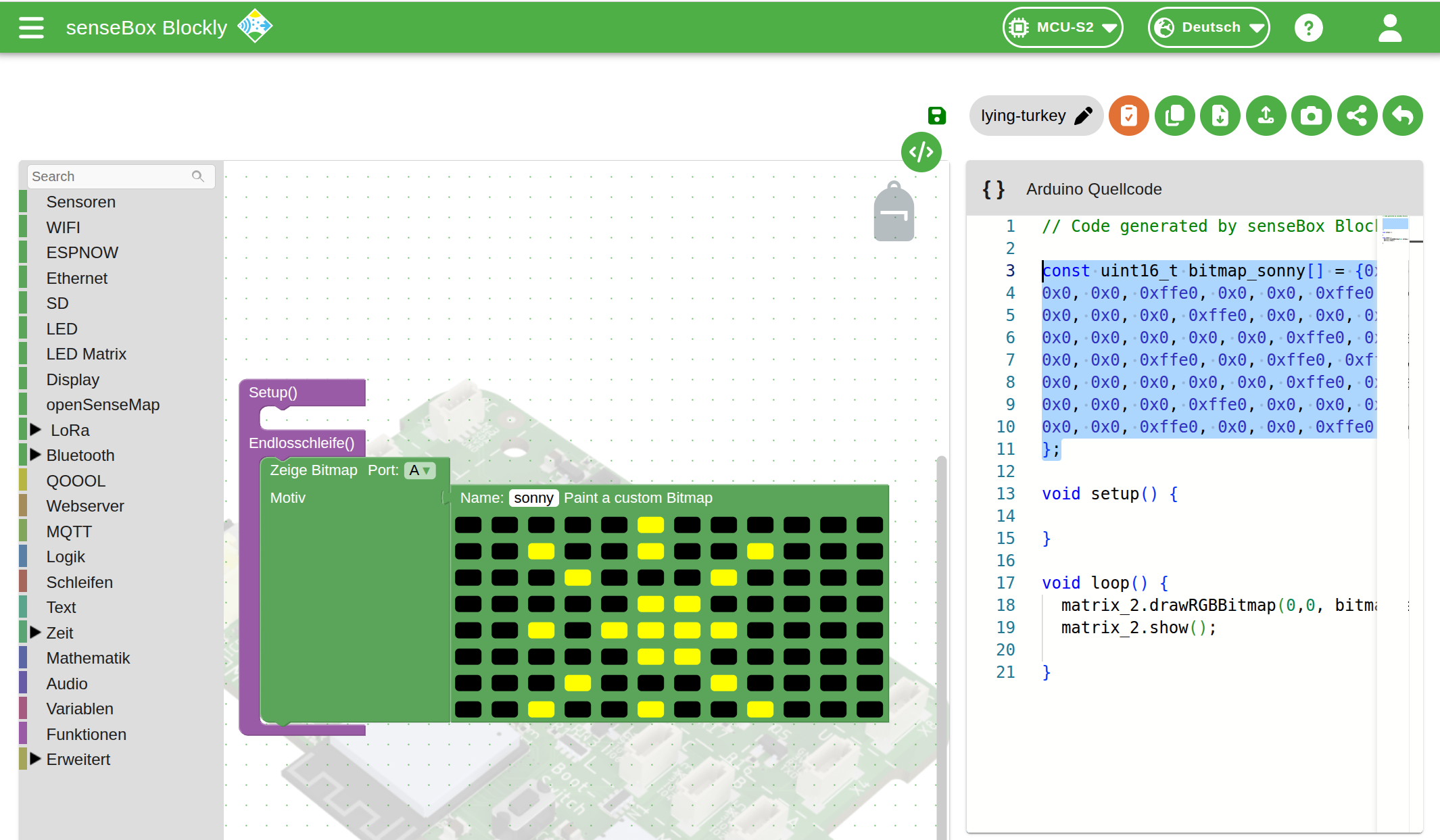

In der LED-Matrix wollen wir zuerst Symbole definieren. Nutze dafür den Code Editor von senseBox-Blockly.

  1. Wähle links die LED-Matrix.
  2. Nutze den Block „Zeichne Bitmap“.
  3. Lege mit Klicks fest, welche LEDs leuchten sollen (schwarz = aus).
  4. Gib dem Motiv einen Namen (z. B. Sonne).
  5. Kopiere den generierten Code-Abschnitt in deinen Arduino-Code.
/images/projects/Wetter-Anzeige/blocklySunnImage.png - Logo

Beispielsymbole: Sonne ☀️, Wolken ☁️, Sonne mit Wolken 🌤️, Schneeflocke ❄️.
(Weiter unten findest du fertige Symbole)

Schritt 3: Anzeige auf dem Display

Das Display soll Temperatur und Luftdruck anzeigen. Dafür schreiben wir eine Methode, die Textgröße, Farbe und Position definiert:

void printOnDisplay(String title, String measurement, String unit,
                    String title2, String measurement2, String unit2) {

  display.setCursor(0, 0);
  display.setTextSize(1);
  display.setTextColor(WHITE, BLACK);
  display.println(title);
  display.setCursor(0, 10);
  display.setTextSize(2);
  display.print(measurement);
  display.print(" ");
  display.setTextSize(1);
  display.println(unit);

  display.setCursor(0, 30);
  display.setTextSize(1);
  display.setTextColor(WHITE, BLACK);
  display.println(title2);
  display.setCursor(0, 40);
  display.setTextSize(2);
  display.print(measurement2);
  display.print(" ");
  display.setTextSize(1);
  display.println(unit2);
  display.display();
}

Schritt 4: Setup

In der setup()-Funktion starten wir Sensor, Display und LED-Matrix:

void setup() {
  // LED-Matrix
  matrix_2.setBrightness(20);
  matrix_2.setTextWrap(false);
  matrix_2.begin();

  // Display
  display.begin(SSD1306_SWITCHCAPVCC, 0x3D);
  display.display();
  delay(100);
  display.clearDisplay();

  // Sensor
  dps.begin_I2C(0x76);
  dps.configurePressure(DPS310_64HZ, DPS310_64SAMPLES);
  dps.configureTemperature(DPS310_64HZ, DPS310_64SAMPLES);
}

(Da diese Funktionen nicht spezifisch für dieses Projekt sind, gehen wir hier nicht ins Detail. Wenn du mehr Informationen dazu möchtest, hilft zum Beispiel die Arduino Dokumentation weiter.)

Schritt 5: loop() – Anzeige und Bedingungen

Im letzten Schritt befinden wir uns in der loop()-Methode. Alles, was in dieser Methode steht, wiederholt sich ständig in einer Schleife. Mit delay(5000); legen wir fest, dass der Ablauf jeweils 5 Sekunden pausiert. Dadurch passiert alles in einem 5-Sekunden-Takt.

Zuerst setzen wir die LED-Matrix zurück, damit sie ein neues Bild anzeigen kann:

  matrix_2.fillScreen(0);
  matrix_2.show();

Danach fragen wir die Werte unseres Sensors ab:

  sensors_event_t temp_event, pressure_event;
  dps.getEvents(&temp_event, &pressure_event);

Anschließend rufen wir die Display-Methode auf, die wir in Schritt 3 erstellt haben, und übergeben die Messwerte, damit Temperatur und Luftdruck auf dem Display angezeigt werden:

  printOnDisplay("Temperatur", String(temp_event.temperature), "Grad","Luftdruck", String(pressure_event.pressure), "hPa");

Nun haben wir unsere Messwerte auf dem Display. Jetzt fehlt noch die Bedingung, die entscheidet, welches Symbol auf der LED-Matrix erscheinen soll. Wir orientieren uns dabei an diesen Werten (du kannst sie bei Bedarf anpassen):

  • Sonne: ab 20 °C und Luftdruck > 1020 hPa
  • Sonne mit Wolken: unter 20 °C und Luftdruck < 1020 hPa
  • Wolken: unter 15 °C und Luftdruck < 1000 hPa
  • Schnee: unter 5 °C

Dafür nutzen wir eine if-else-Abfrage. Damit prüfen wir die Bedingungen und lassen das richtige Symbol erscheinen. (Infos zu “wenn-dann”-Bedingungen findest du auf der Lernkarte GI02).

  if ((temp_event.temperature > 20 || pressure_event.pressure > 1020)) {
    matrix_2.drawRGBBitmap(0, 0, bitmap_sonny, WIDTH, HEIGHT);
    matrix_2.show();
  }

Hier prüfen wir zuerst, ob die Temperatur über 20 °C liegt oder der Luftdruck größer als 1020 hPa ist. Wenn das stimmt, wird auf der LED-Matrix das Symbol bitmap_sonny (also die Sonne) angezeigt.

Das machen wir anschließend genauso für die anderen Symbole. Du kannst auch eigene Symbole hinzufügen.

So sieht die fertige loop()-Methode aus:

void loop() {
  delay(5000);
  matrix_2.fillScreen(0);
  matrix_2.show();

  sensors_event_t temp_event, pressure_event;
  dps.getEvents(&temp_event, &pressure_event);

  printOnDisplay("Temperatur", String(temp_event.temperature), "Grad",
                 "Luftdruck", String(pressure_event.pressure), "hPa");

  if ((temp_event.temperature > 20 || pressure_event.pressure > 1020)) {
    matrix_2.drawRGBBitmap(0, 0, bitmap_sonny, WIDTH, HEIGHT);
    matrix_2.show();
  } else if ((temp_event.temperature < 20 || pressure_event.pressure < 1020)) {
    matrix_2.drawRGBBitmap(0, 0, bitmap_cloudAndSunny, WIDTH, HEIGHT);
    matrix_2.show();
  } else if ((temp_event.temperature < 15 || pressure_event.pressure < 1000)) {
    matrix_2.drawRGBBitmap(0, 0, bitmap_cloud, WIDTH, HEIGHT);
    matrix_2.show();
  } else if (temp_event.temperature < 5) {
    matrix_2.drawRGBBitmap(0, 0, bitmap_snow, WIDTH, HEIGHT);
    matrix_2.show();
  }
}

Extra: fertige Symbole

☀️ Sonne:

 const uint16_t bitmap_sonny[] =  {0x0, 0x0, 0x0, 0x0, 0x0, 0xffe0,
  0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0xffe0, 0x0, 0x0, 0x0, 0xffe0,
  0x0, 0x0, 0xffe0, 0x0, 0x0, 0x0, 0x0, 0x0, 0xffe0, 0x0, 0x0, 0xffe0,
  0x0, 0xffe0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0xffe0, 0xffe0,
  0xffe0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0xffe0, 0xffe0, 0xffe0, 0xffe0,
  0xffe0, 0xffe0, 0xffe0, 0xffe0, 0xffe0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0,
  0xffe0, 0xffe0, 0xffe0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0xffe0,
  0x0, 0x0, 0x0, 0xffe0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0xffe0, 0x0, 0x0,
  0x0, 0x0, 0x0, 0xffe0, 0x0, 0x0, 0x0,
};

🌤️ Sonne mit Wolken:

const uint16_t bitmap_cloudAndSunny[] = {0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0,
0x0, 0x0, 0x0, 0x0, 0x9fff, 0x0, 0x0, 0x0, 0xffe0, 0xffe0, 0xffe0, 0x0,
0x0, 0x0, 0x0, 0x9fff, 0x9fff, 0x9fff, 0x0, 0xffe0, 0xffe0, 0xffe0, 0xffe0, 0xffe0,
0x0, 0x0, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0xffe0, 0xffe0, 0xffe0, 0xffe0, 0xffe0,
0x0, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0xffe0, 0x9fff, 0x9fff, 0xffe0, 0xffe0,
0x0, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0xffe0,
0x0, 0x0, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x0,
0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0,
};

☁️ Wolken:

const uint16_t bitmap_cloud[] =  {0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0,
0x0, 0x0, 0x0, 0x0, 0x9fff, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0,
0x0, 0x0, 0x0, 0x9fff, 0x9fff, 0x9fff, 0x0, 0x0, 0x9fff, 0x9fff, 0x0, 0x0,
0x0, 0x0, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x0,
0x0, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff,
0x0, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff,
0x0, 0x0, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x9fff, 0x0,
0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0,
};

❄️ Schneeflocke:

const uint16_t bitmap_snow[] = {0x0, 0x0, 0x0, 0x0, 0xcfff, 0x0, 0xcfff, 0x0, 0x0, 0x0, 0x0, 0x0,
0x0, 0x0, 0xcfff, 0x0, 0x0, 0xcfff, 0x0, 0x0, 0xcfff, 0x0, 0x0, 0x0,
0x0, 0x0, 0x0, 0xcfff, 0x0, 0xcfff, 0x0, 0xcfff, 0x0, 0x0, 0x0, 0x0,
0x0, 0x0, 0x0, 0x0, 0xcfff, 0xcfff, 0xcfff, 0x0, 0x0, 0x0, 0x0, 0x0,
0x0, 0x0, 0x0, 0x0, 0xcfff, 0xcfff, 0xcfff, 0x0, 0x0, 0x0, 0x0, 0x0,
0x0, 0x0, 0x0, 0xcfff, 0x0, 0xcfff, 0x0, 0xcfff, 0x0, 0x0, 0x0, 0x0,
0x0, 0x0, 0xcfff, 0x0, 0x0, 0xcfff, 0x0, 0x0, 0xcfff, 0x0, 0x0, 0x0,
0x0, 0x0, 0x0, 0x0, 0xcfff, 0x0, 0xcfff, 0x0, 0x0, 0x0, 0x0, 0x0,
};

Gesamter Code

Den gesamten Code findest du hier: Projekt-Code auf Github
